Tekst je preuzet iz časopisa "PC Press"

Desetina koja mnogo znači

Prvi korak u budućnost integrisanih građevinskih baza
podataka, poznatiji kao ArchiCAD 8, napunio je godinu dana, doživeo tri revizije i nekoliko "zakrpa", uz stalno osvežavanje biblioteka. I dok Graphisoft-ovi programeri rade na sledećem velikom koraku, o kome će se tek pričati, stigao je ArchiCAD 8.1. Posebno zanimljiv podatak je njegova cena: vlasnici prethodne verzije mogu da urade upgrade, s tim što je i za njih 8.1 besplatan! Kad smo kod cene i onoga što plaćanjem zapravo dobijate, podsetimo da Graphisoft ima možda najfleksibilniju politiku licenciranja od svih CAD kompanija. Prvo, možete uraditi upgrade bilo koje komercijalne verzije na najnoviju, za razliku od kudikamo poznatijih kuća koje ograničavaju tu mogućnost na prethodnu ili prethodne dve verzije. Zatim, svoju licencu možete legalno prodati kada vam više nije potrebna. Postoje i opcije pretplate kao i druge pogodnosti, koje dobro poznaje vaš lokalni distributer.

Uopšteno o novinama

Osnovne smernice za ispravke i dalji razvoj daju oni koji od proizvoda žive - korisnici. Globalni korisnički forum, ArchiCAD Talk (pogledajte www.escribe.com/software/archicadtalk/) pravo je mesto za diskusije i iznošenje predloga. Novine koje je "osmica" uvela otvorile su nove teme: pogotovo je to bio slučaj sa PlotMaker-om, koji je iz "nezgrapnog tinejdžera" izrastao u "sposobnog mladića".
Pođimo od sistema. Kao što je poznato, ArchiCAD podržava Macintosh platformu od samih početaka, a sa verzijom 8, kvalitet te podrške je u najmanju ruku doveden u pitanje. Apsolutni nedostatak brzine i gomila problema, naljutilo je korisnike "zagrižene jabuke". Programerski, odgovor je bio jasan - napustiti podršku za OS 9.x, kao što je svojevremeno napuštena podrška za Windows 9.x. To se i dogodilo. Ako koristite ArchiCAD Mac-u, za ArchiCAD 8.1 vam treba OSX 2 ili noviji. Naravno, G5 na 1.8 ili Dual na 2 GHz nikako nije na odmet. ArchiCAD je zahtevna aplikacija, i svaka mašina sa procesorom koji radi na manje od 1 GHz praktično je neupotrebljiva. Uz to, trebaće vam 1 GB memorije i jaka OpenGL kartica. Najmanje 2 GB prostora na disku zaokružuje hardverske zahteve, koji su isti za Windows 2000 i XP okruženje. Tu sirove snage nije nedostajalo ni do sada, a za veće projekte, ona će vam dobro doći.
Najbitnije novine koje donosi ArchiCAD 8.1 jesu brzina i stabilnost. Iako sam se veoma trudio, uspeo sam da srušim beta-verzije samo dva puta. Kolege na Mac-u su vrlo zadovoljne brzinama na postojećim konfiguracijama, a testovi na G5 mašinama pokazuju da se Mac vraca u brzinsku trku. Cilj kome 8.1 teži jeste brzina kojom je radio ArchiCAD 7. S obzirom na to da je ovo višestruko složeniji softver, brzina od 120% ArchiCAD-a 7 koja je za sada dosegnuta predstavlja uspeh. A brzina odziva softvera jedan je od osnovnih preduslova za uspešnu primenu u projektovanju.

Noviteti u 2D

Već sjajna 2D prezentacija građevinskih elemenata u ArchiCAD-u 8.1 dodatno je unapređena. Jedna od korisničkih želja, da se složenim zidovima, pločama i krovovima mogu podesiti parametri linija i šrafura po slojevima, sada je ispunjena. Zidovima se mogu podesiti završna linija, a sasvim nov alat završetka zida (Wall end) omogućava da završite svoje zidove i uradite spojeve višeslojnih zidova tehnički ispravno, bez dodatnog crtanja preko građevinskih elemenata. Gredama (Beam) može se podesiti završna linija, kao i uključiti ili isključiti prikaz osne linije.

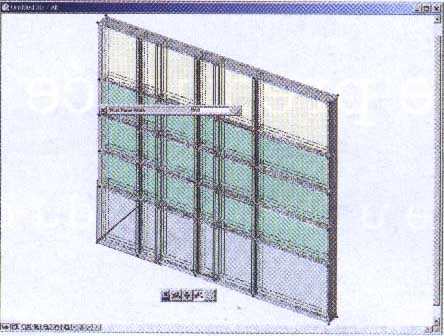

X spoj zidova se automatski čisti, bez potrebe za prekidanjem jednog od njih. Pametni kursor će pogoditi sve slojeve složenog zida, ploče ili krova. Svi objekti sada imaju pametne "ručice" (hotspots) u obliku romba, kojima je moguće interaktivno podesiti, na primer, podelu prozora, raspored polja na zid zavesi ili ugao otvaranja vrata, čak i sitnice kao što je broj otvorenih fioka na noćnom stočiću. Uz grafički, postoji i polje za numerički unos, tako da preciznost ne nedostaje. Naravno, podešavanje možete uraditi u 2D ili 3D prozoru. Ako vam je OpenGL uključen, ovo je odličan način da impresionirate investitora i pokažete mu izmene u realnom vremenu.
Za udoban rad, svi koristimo prečice na tastaturi. Podešavanje prečica je stara vest, ali su se mnogi bunili što prečice koriste dva ili neretko tri tastera. Od najnovije verzije, ArchiCAD ima prečice na jednom dugmetu, a sve to je, naravno, prilagodljivo vašim navikama i potrebama.
U štampanju iz ArchiCAD-a (po mom skromnom mišljenju potrebno samo za brze skice i probne crteže) ima važnih noviteta. Prvo, izbor i podešavanje parametara štampača se od sada može uraditi i iz Print dijaloga (konačno!). Drugo, možete štampati i samo ono što se nalazi uokvireno u marquee, uz dosadašnje mogućnosti štampanja samo zumiranog dela ili celog sadržaja prozora. Onome što štampate možete dodati naslov i fusnotu. Za pravo pravljenje dokumentacije, dakle definisanje pogleda koji se zatim slažu u PlotMaker-u, dodata je mogućnost izbora načina prikaza (Display Options) u Navigator-u.

DWG, šta to beše?

Podrška za najrasprostranjeniji format je poboljšana do te mere da nezavisni analitičari kažu da ArchiCAD podržava DWG bolje nego Revit i ADT! ArchiCAD čita i piše
sve DWG formate do 2004, pošto OpenDWG biblioteke za najnoviji novi format nisu raspoložive, a Autodesk nije baš uvek raspoložen da obezbedi nesmetan protok informacija. Bilo kako bilo, od sada kao poboljšanu
podršku DWG formatu, ArchiCAD automatski prepoznaje i konvertuje svetle boje pera, ili će (o užasa!) da ponudi
da promenite boju pozadine u, verovali ili ne, crnu?! Ne hvala, kažem ja, ali, koliko ljudi toliko ukusa, pa izvolite...
Nova boja pera, Background, automatski se dodeljuje svim praznim šrafurama ili šrafurama sa providnom pozadinom u ArchiCAD-u prilikom izvoza u DWG, gde se konvertuje u WipeOut. Čemu ovo? Ako ste ikada u ArchiCAD-u složili lepo kuhinjske elemente, a šrafurom definisali pločice, pa izvezli u DWG za instalatere, i onda videli pločice kroz kuhinjske elemente, znate zašto... Stvar je u tome što šrafure u DWG formatu nemaju pozadinsku boju i ne pokrivaju šrafuru ispod sebe. Za to služi WipeOut, koji nažalost nije u serijskoj opremi AutoCAD-a do verzije 2004.
DWG prevodioci u XML formatu koji su se pojavili u "osmici" su unapređeni i sada imaju i polje za Custom funkcije. Splajn-krive iz AutoCAD-a, koje se generišu drugačije nego splajn-krive u ArchiCAD-u, mogu se uvoziti kao polilinije (ne prepoporučujem) ili kao splajn-krive (mnogo bolje). Kada izvozite DWG, sada složene ArchiCAD-ove elemente (objekte) možete direktno prevesti u blokove, pri čemu možete sačuvati vidljive parametre. Kod zona, prevode se i nevidljivi parametri, tako da atributi ostaju vidljivi i raspoloživi i u DWG-u. Label elementi se prevode u Leader elemente, i kotni tekst koji nije na podrazumevanom mestu ostaje gde jeste. Pri izvozu DWG-a iz PlotMaker-a, sada imate mogućnost da crteže postavljene na list izvezete kao Xref-ove.

Projektna dokumentacija

Poslednji korak u proizvodnom procesu je sklapanje projektne dokumentacije u PlotMaker-u. Naravno, osim pomenute novine vezane za izvoz DWG-a, ima još nekih.
Recimo, PlotMaker je dobio naslove: uz svaki postavljeni crtež možete automatski prikačiti naslov koji koristi AutoText i prikazuje ime crteža, razmeru ili nešto što vam odgovara. Naslovi se lako definišu - nacrtate grafiku, ubacite AutoText i gotovo! Kad prvi put pokrenete PlotMaker 3.1 videćete da Master ima već urađen generički pečat. Nije, naravno, nikakav problem da jednostavno ubacite svoj ili preradite postojeći.

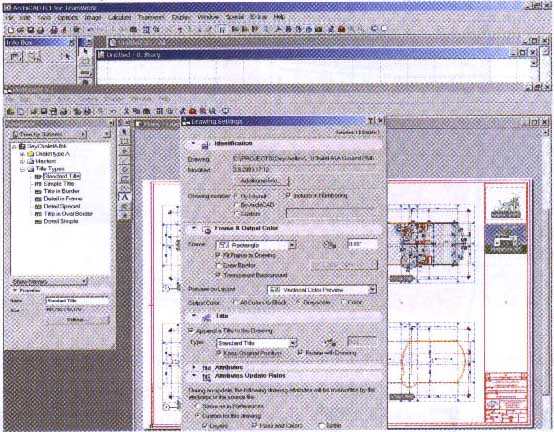

Možda i važnije od naslova je prošireno rukovanje atributima crteža. Sada imate zaista punu kontrolu nad postavljenim crtežom - kombinacije lejera, šta se menja a šta ne kada se radi osvežavanje, naslov, okvir. Svaki postavljeni crtež dobija broj, koji se vidi u naslovu (ako je tako podešeno). Brojevi rastu po listu, a mogu se podesiti i po projektu ili delu projekta. šta i kako ćete podestiti, zavisi od vas.
Kada koristite Amyuni PDF konverter koji dobijate sa Windows verzijom, vaša knjiga projekta će imati automatski ugrađene hiperlinkove. Sjajno za investitore, odlično za nadzor, još bolje za Web!

Presuda?

Poslednji pasus u mojim člancima obično nosi podnaslov "Zakljucak", no u ovom slučaju mislim da treba doneti "presudu". Dakle, pitanje glasi: koji je najbolji arhitektonski softver 21. veka, barem za sada? Moja presuda glasi - ArchiCAD.
Evo i zašto: više od dvadeset godina razvoja softvera za arhitektonsko građevinsku industriju; stalni kontakt sa korisnicima i direktna podrška iz razvojnog tima; jedini softver BIM koncepta koji ima alate za sve faze arhitektonskog projektovanja, od idejnog rešenja, preko razrade do projektne dokumentacije i prezentacije; brzo se uči i lako koristi; niska cena eksploatacije, nadgradnje na noviju verziju i dodataka, IFC 2.x sertifikacija; kompatibilnost sa svim drugim rasprostranjenim CAD softverom (DWG, DXF, DGN); integrisan i lokalizovan predmer i predračun i GDL.
Verujem da sam u prethodnom pasusu bio potpuno
objektivan. Bez obzira na to što je ArchiCAD moj lični izbor i što imam zadovoljstvo da svoj posao njime radim evo već osam godina, naveo sam isključivo činjenice. Naravno, konkurencija, pogotovo svemoćni Autodesk, ima više novca i bolji marketing ali se upitajte: ako vas Autodesk ubeđuje da je BIM (Building Information Model, ono što Graphisoft već dvadeset godina definiše kao Virtual Building) prava stvar i da treba da se manete suvog crtanja u AutoCAD-u (što je svakako tačno) i pređete ako ne baš na Revit onda svakako na ADT, šta time dobijate? Iste probleme koje dobijate ako prelazite na ArchiCAD - dodatnu obuku, promenu radnih navika i sistema, preradu standarda biroa, otpor starih "AutoCAD vukova" ili onih koji jednostavno ne vole promenu, nedostatak ljudi već obučenih i potpuno produktivnih u tom softveru.
Ono što ne dobijate je navedeno u gornjoj listi. Ponavljam, ArchiCAD je jedini BIM softver koji u potpunosti pokriva SVE faze arhitektonskog projektovanja. Dvadeset godina podrške i razvoja nije mala stvar, a kontakt sa korisnicima je nešto što ste već i zaboravili, osim kad dođe vreme da se plati nova rata pretplate, zar ne?
Uostalom, pogledajte www.escribe.com/software/archicadtalk/m34677.html i mišljenje američkog profesionalca pa... dobro došli u budućnost!


Korisna adresa
www.hicad.co.yu
